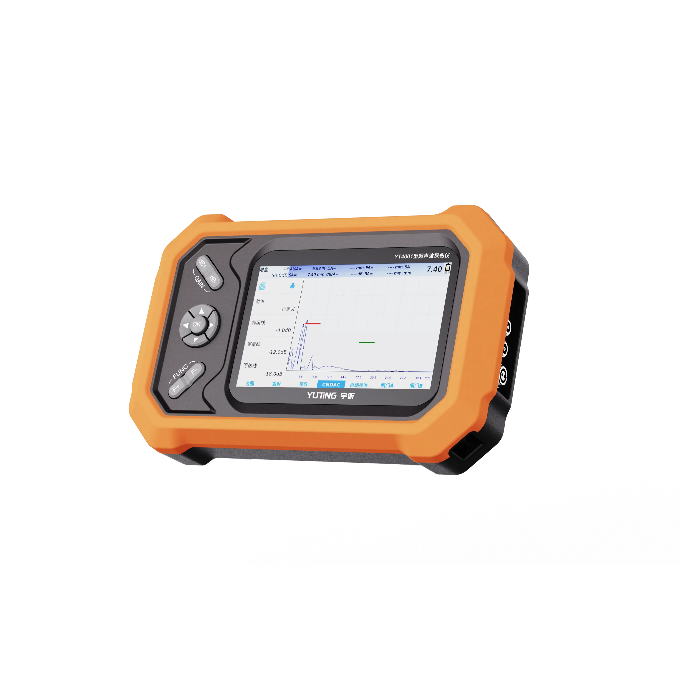

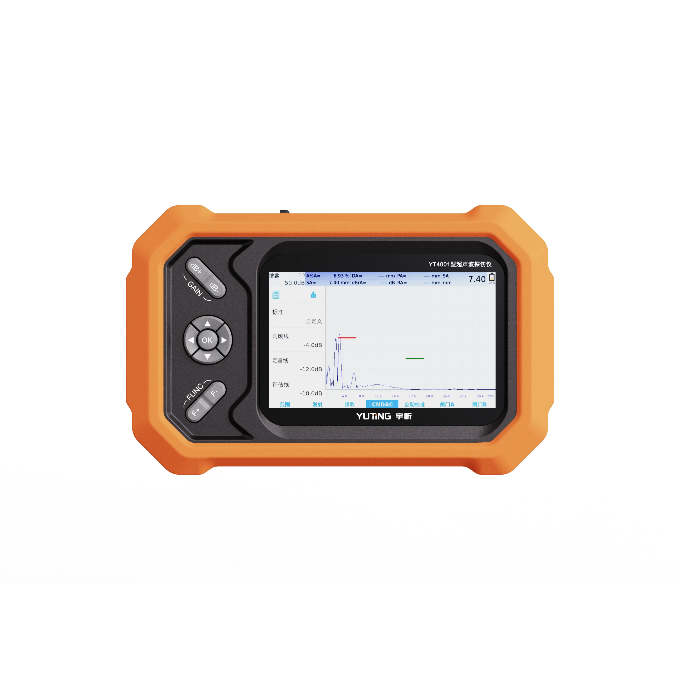

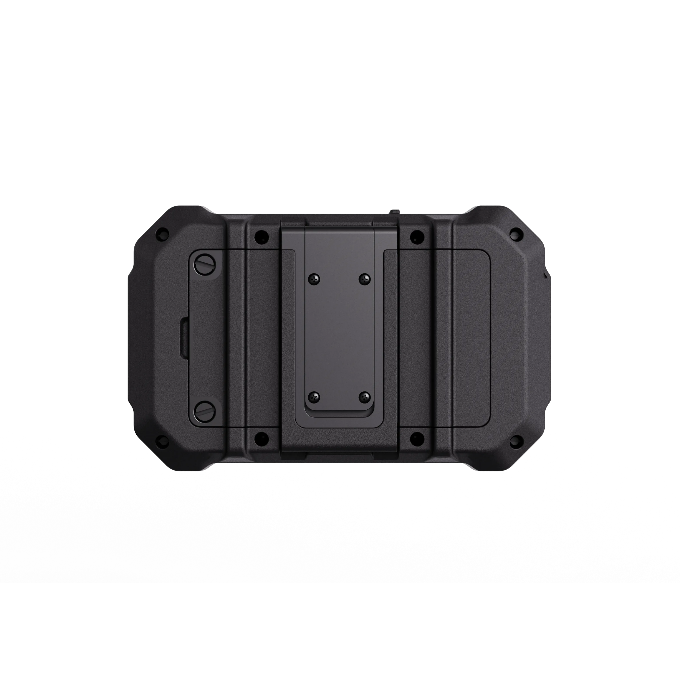

YT4001型超声波探伤仪
YT4001是一款轻巧紧凑的超声波探伤仪，可定位和评估材料缺陷、测量壁厚、保存和记录检测结果。YT4001可用于各种行业的常规缺陷检测应用，包括航空航天、发电、汽车以及石油和天然气。其功能丰富，具有自动校准、角度校准、测速、测厚、参考模式、CNDAC、AWS 功能。YT4001灵活小巧，手持式移动办公，单手按键操作，测量值可选择性显示，报警提示明显，可配合用户实现多种探伤模式。
主要性能指标
型号名称
YT4001型超声波探伤仪
标准支持
JJG 746-2024 超声探伤仪
GB/T 11345-2023 《焊缝无损检测 超声检测 技术、检测等级和评定》
NB/T 47013.3-2023 《承压设备无损检测 第 3 部分：超声检测》
GB/T 11345-2023 《焊缝无损检测 超声检测 技术、检测等级和评定》
NB/T 47013.3-2023 《承压设备无损检测 第 3 部分：超声检测》
显示屏
5 英寸，分辨率：800 × 480 像素
数据范围
起始：0 ～15000 mm；跨度：1 ～15000 mm（起始和跨度总和不超过 15000 mm）
探头延时
0 ～34000 ns
声速
343～20000 m/s
DAC曲线
评定线、定量线、判废线
基点数量
最多可达 16 个点
电压
120 V
脉宽
10～1000 ns
阻抗
50 Ω
脉冲重复频率
1 ～3000 Hz
高通滤波
2 MHz、5 MHz、10 MHz
收发模式
收发一体、收发分离
检波方式
射频、正半波、负半波、全波
独立闸门
2 个闸门 （A 和 B）
闸门 A/B
高度：-1～1；TOF 模式：波侧、波峰、前零、零后、J-FLANK、FIRST-PEAK
增益
动态范围 ：0~103 dB
模拟带宽
1~10 MHz

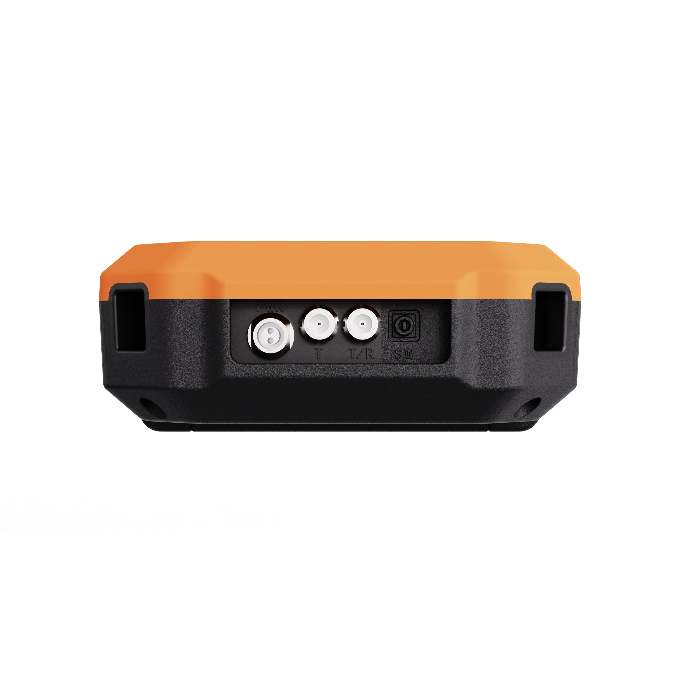

探头连接器
2 个 LEMO-00，机械反极性保护，支持自发自收和收发分离两种模式
接口
Micro USB、Mini-RS232C、TF卡槽
等效输入噪音
<80 µV
恢复时间
目标 <10 µs
数据存储
64 GB，TF 卡
报告
JPG或PDF格式
电池
1)电池容量4000 mAh; 2)充满电可使用 4 小时
电源适配器
通用供电装置 100~240 VAC， 50/60 Hz， 符合 CCC、 CE 要求
外形尺寸
205× 130 × 53（mm）
重量
950 g（含电池）
语言
中文、英文
视频录制
a)文件类型：MP4 格式
b)分辨率为 800x480
c)录频时间：保存 0.5 h 视频文件；
回放：PC 播放
b)分辨率为 800x480
c)录频时间：保存 0.5 h 视频文件；
回放：PC 播放
*具体指标以产品使用说明书为准
