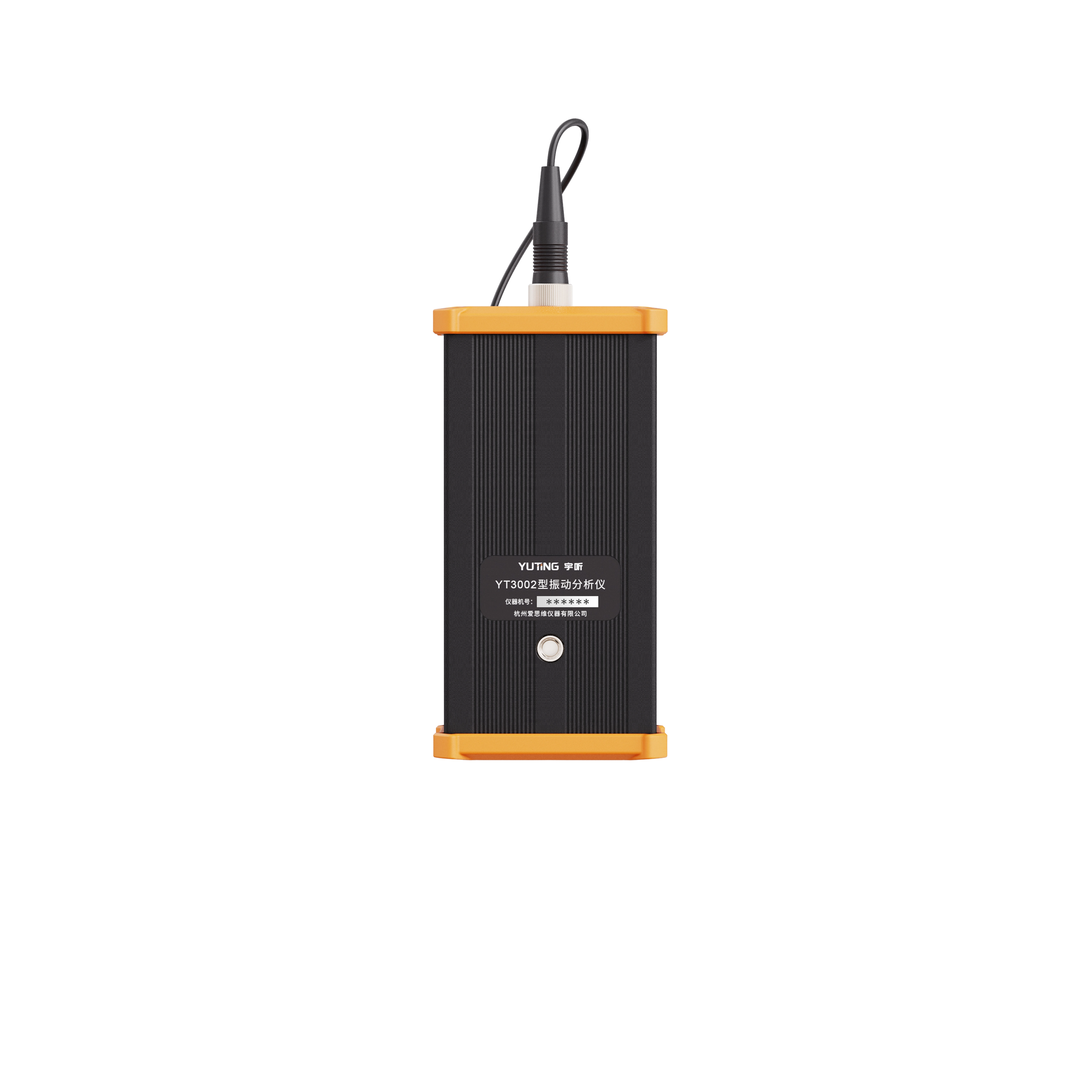

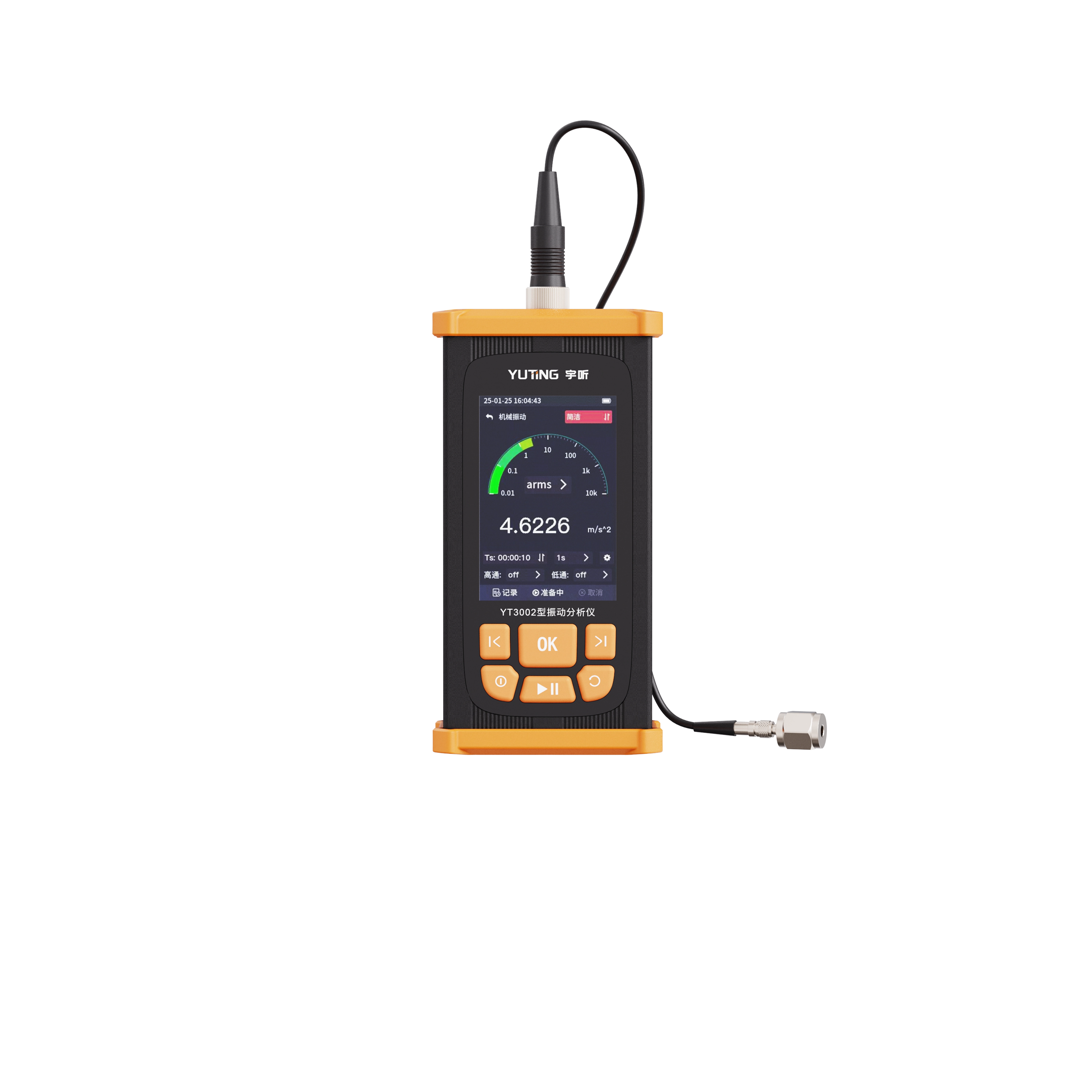

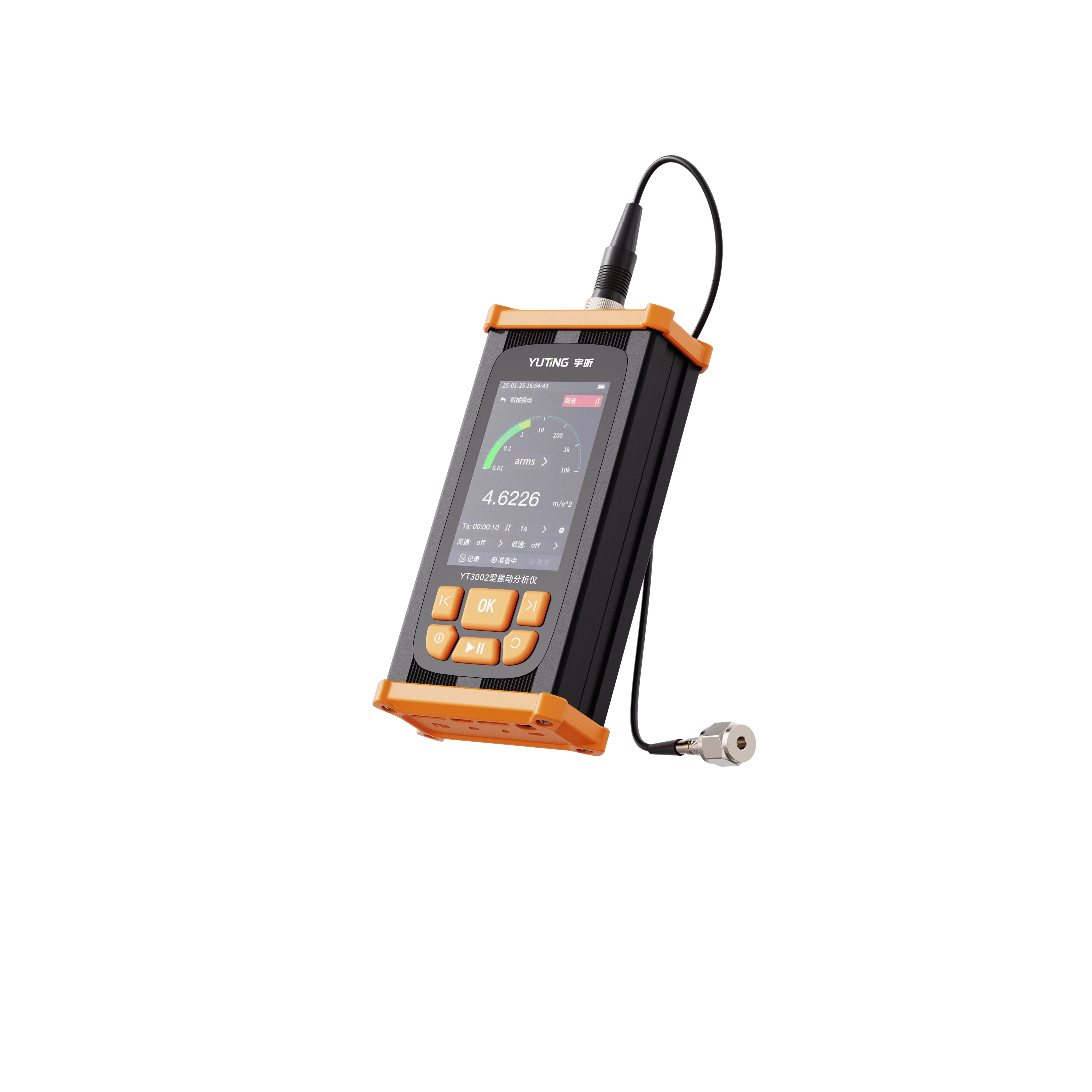

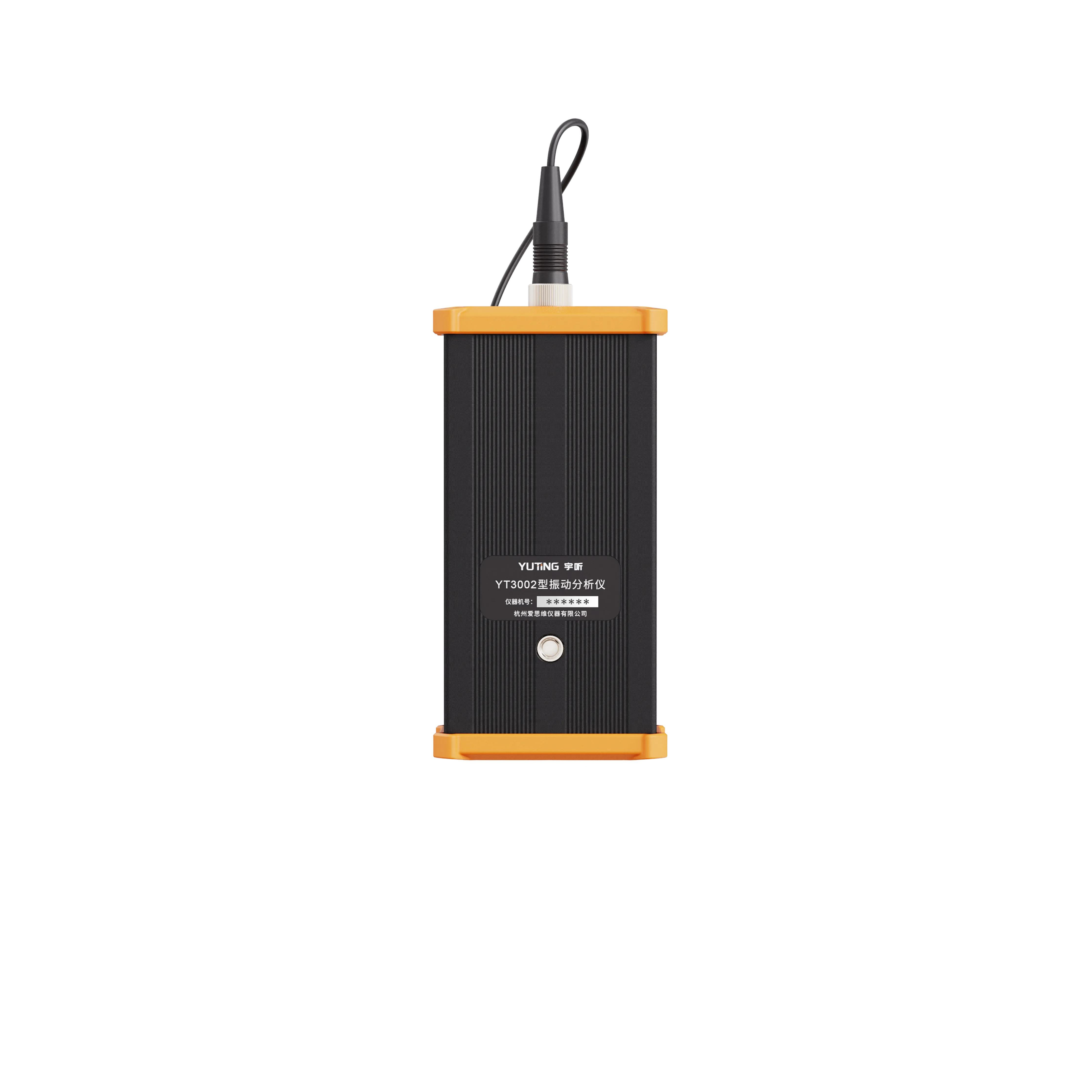

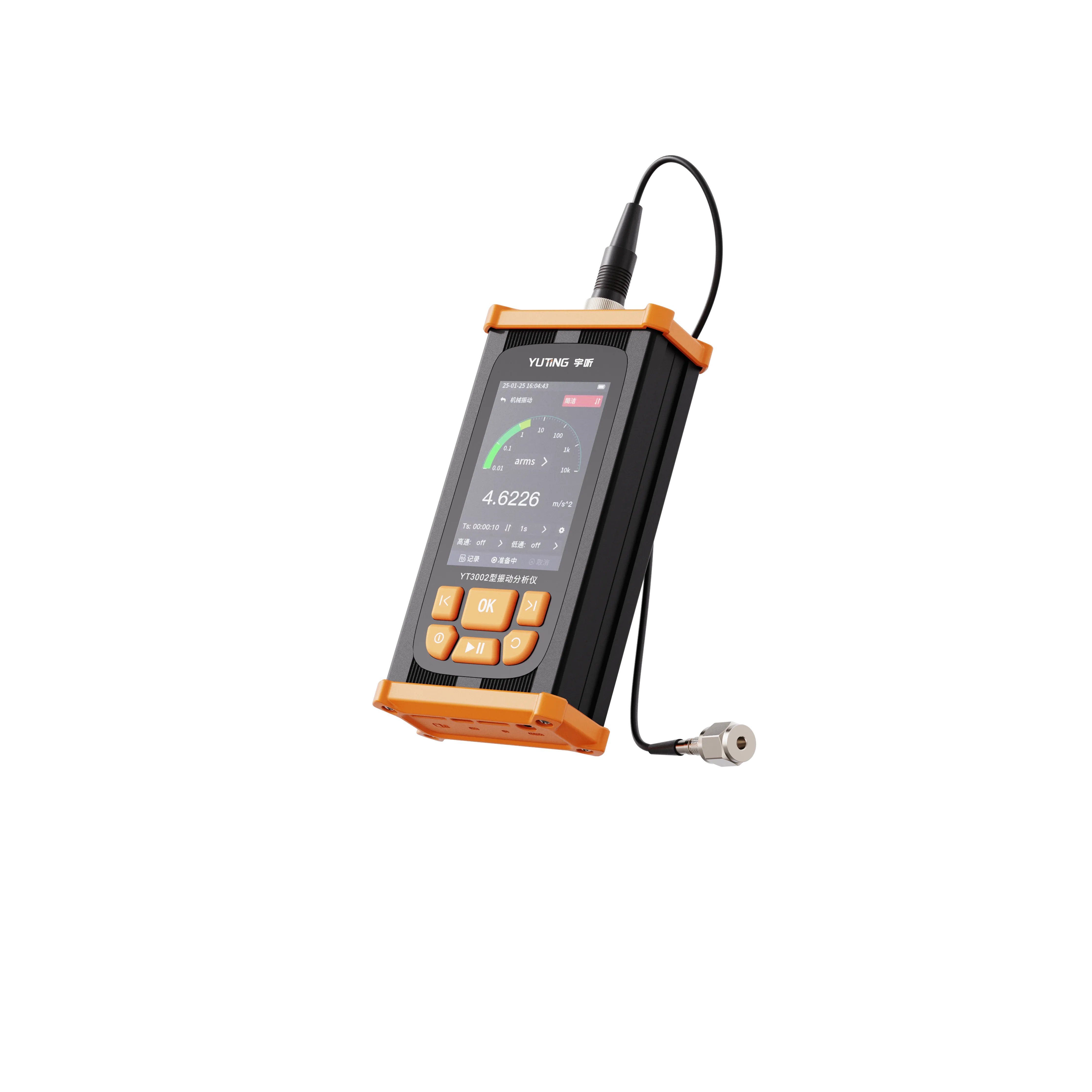

YT3002型振动分析仪
YT3002型振动分析仪是一种适用于现场测量和设备诊断的手持式FFT振动分析仪，它可以对振动信号进行幅值分析，可同时测量振动加速度、速度、位移的有效值、峰值、峰峰值和加速度峰值因数（C.F.）；也可以进行快速傅里叶（FFT）频谱分析。仪器采用模块化设计，用户可以根据需求选择不同的软件，实现不同的功能。该仪器可广泛应用在工业企业、交通运输、科研教学、计量检测等领域，适用于电机、风机、水泵、车辆等机械设备的振动测量分析、状态监测和故障诊断。
产品优势

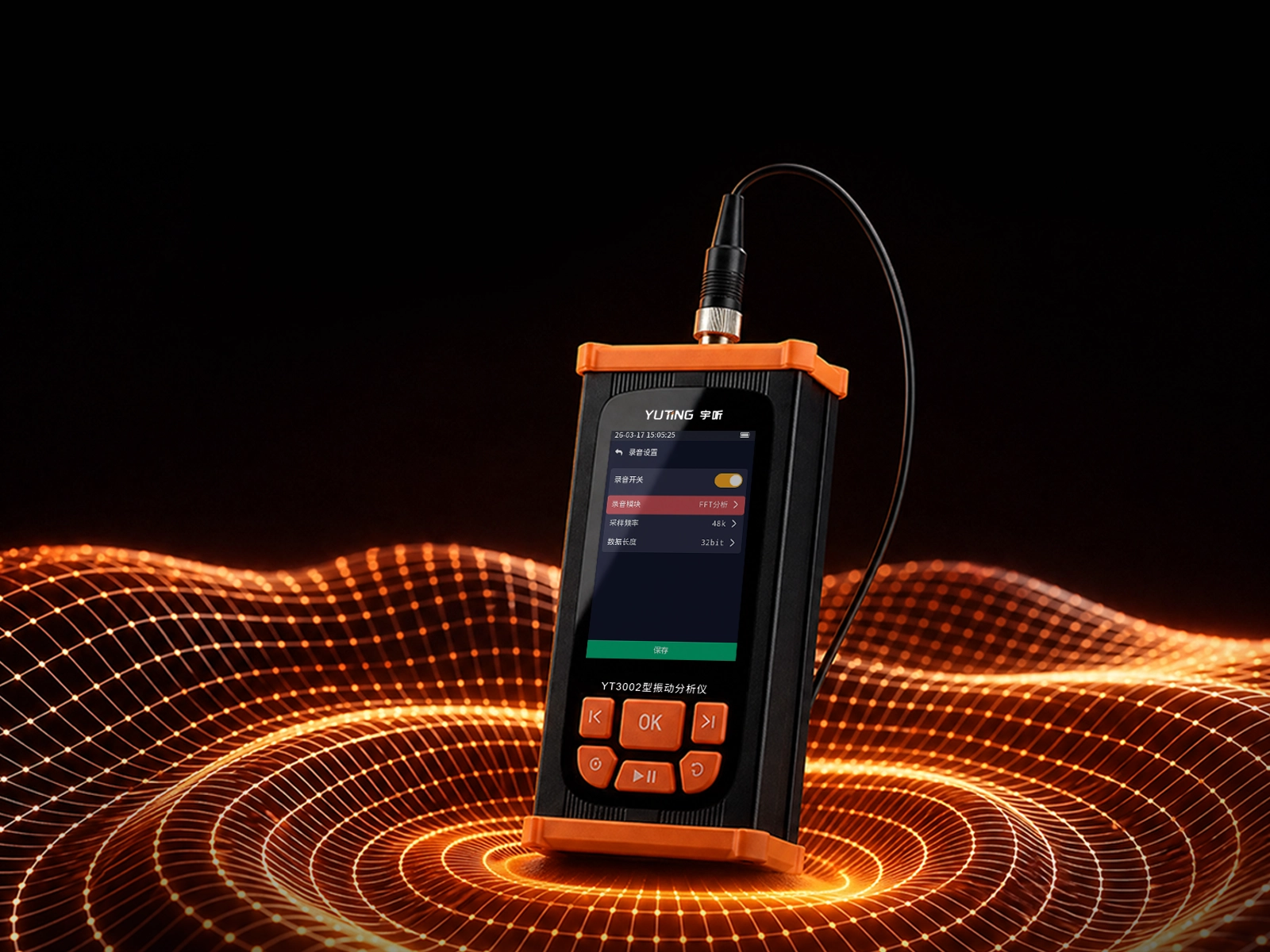

3.5英寸彩屏显示屏+6个实体按键
同时支持按键和触摸操作
功能可根据需要扩展
可选择测量机械振动幅值、也可FFT分析
具有加速度峰值因数（C.F.）指示
以衡量波形撞击特性，用于检测早期的轴承损伤

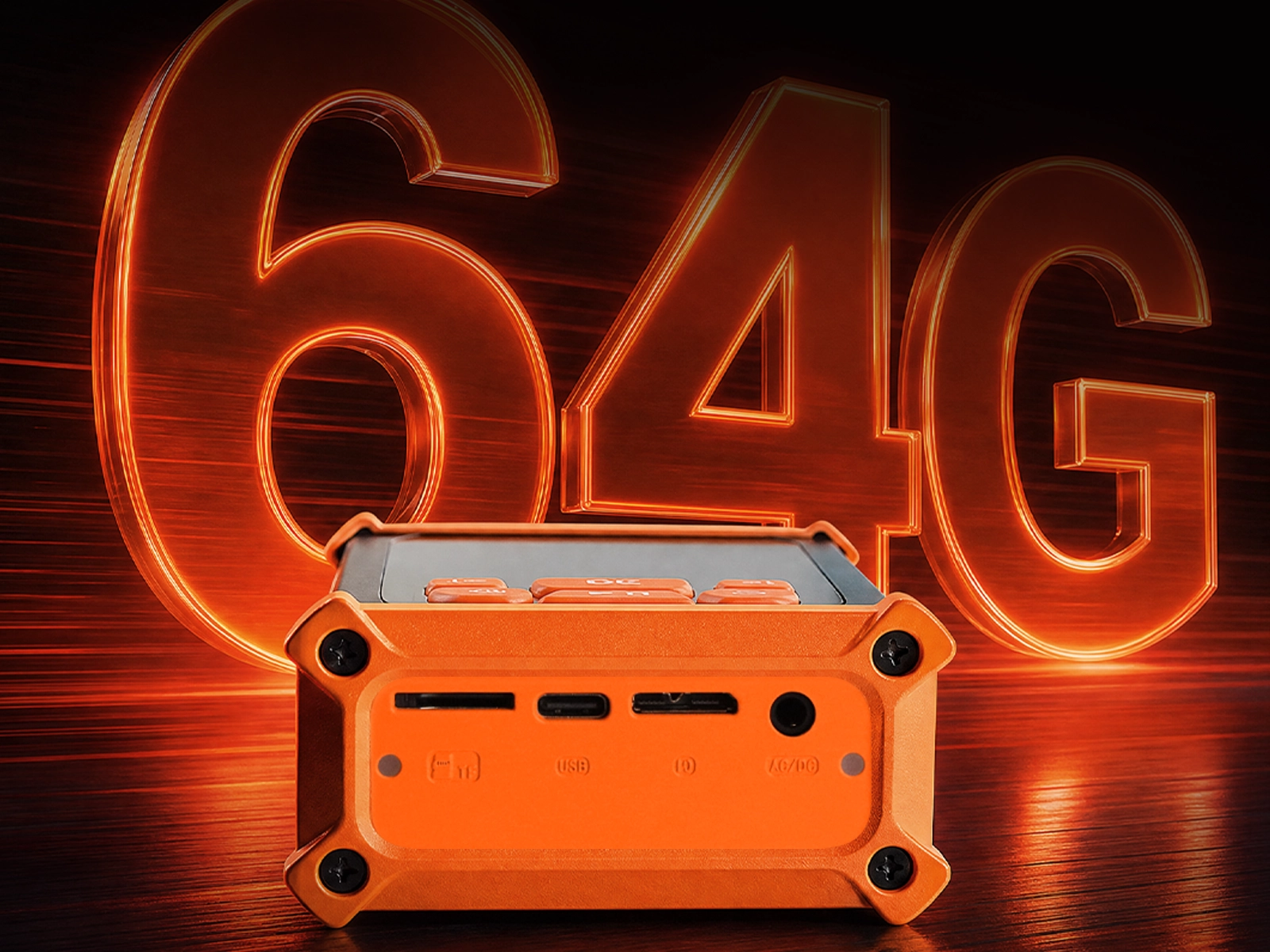

可扩展存储卡
最高支持64G

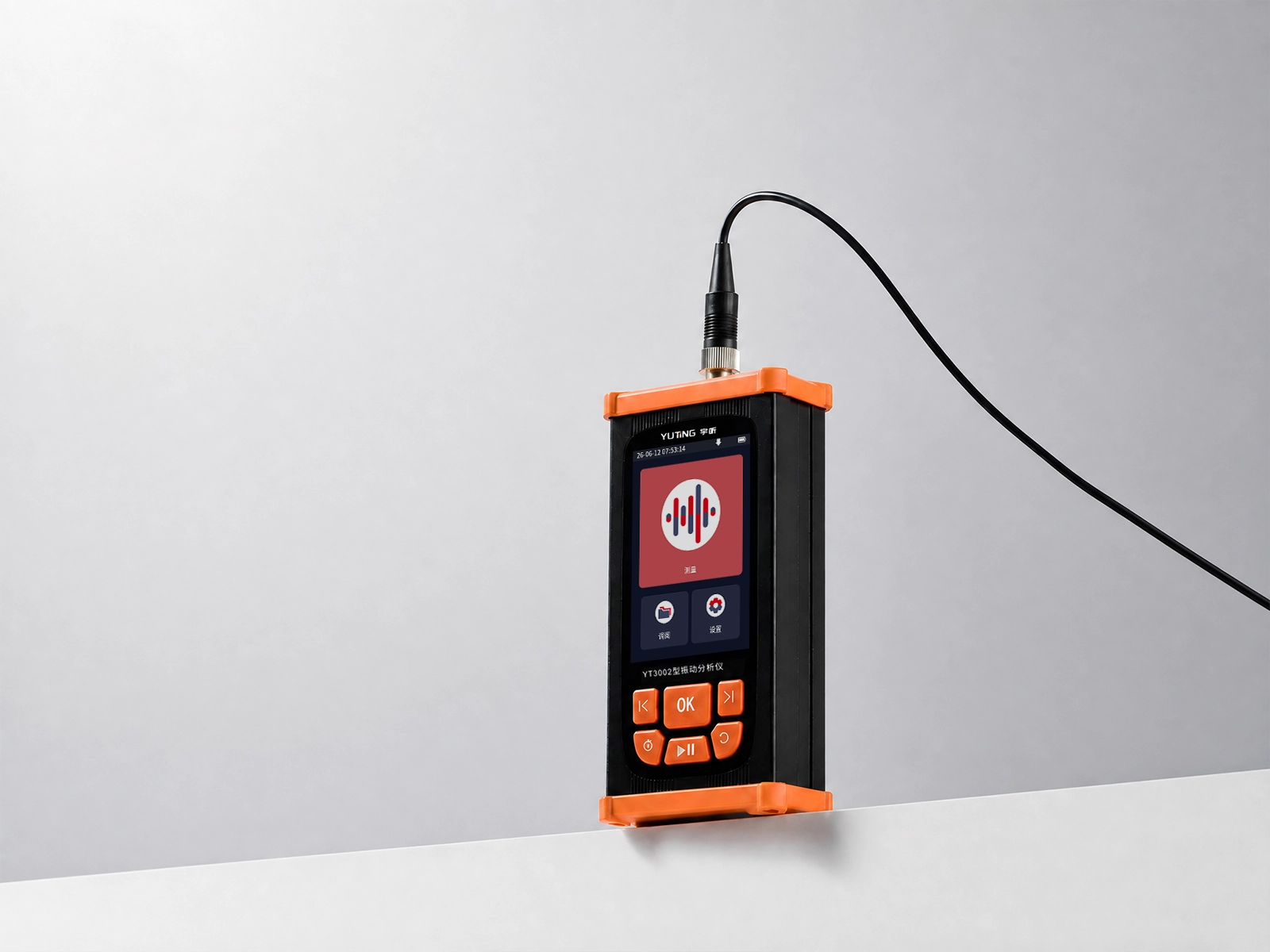

支持48k精密录音功能
录音数据便于后期分析处理
主要性能指标
型号名称
YT3002型振动分析仪
传感器
YT81106型加速度传感器，参考灵敏度：2.8 pC/(m·s-2)
测量频率范围
加速度：10 Hz～8 kHz
速 度：10 Hz～4 kHz
位 移：20 Hz～200 Hz
速 度：10 Hz～4 kHz
位 移：20 Hz～200 Hz
平均时间
1 s或8 s
动态范围
加速度：0.003 m/s2～2000 m/s2
速 度：0.03 mm/s～20000 mm/s
位 移：0.002 mm～200 mm
最大允许误差：±5%
速 度：0.03 mm/s～20000 mm/s
位 移：0.002 mm～200 mm
最大允许误差：±5%
主要测量指标
arms，vrms，drms，apeak，vpeak，dpeak，ap-p，vp-p，dp-p，aeqT，veqT，deqT，以及加速度的峰值因数（C.F.）
滤波器
高通滤波：1 Hz、3 Hz、10 Hz、1 kHz、OFF
低通滤波：1 kHz、5 kHz、20 kHz、OFF
低通滤波：1 kHz、5 kHz、20 kHz、OFF
时间波形
显示测量值变化曲线
显示器
3.5英寸彩屏显示屏（320×480）
积分测量时间
1 s 到 99 h 59 min 59 s 任意设置
数据存储
4 G内部存储，最高支持64 G TF卡
录音功能
a）文件格式：WAV 格式；
b）采样频率：24 kHz、48 kHz 可选
c）数据位数：16 bit、24 bit、32 bit 可选
d）录音时间：单录音文件最大时长 1 h，当测试时长大于 1 h 时，分成多个最大 1 h 的文件保存
e）回放：可用仪器播放，也可用 PC 播放
b）采样频率：24 kHz、48 kHz 可选
c）数据位数：16 bit、24 bit、32 bit 可选
d）录音时间：单录音文件最大时长 1 h，当测试时长大于 1 h 时，分成多个最大 1 h 的文件保存
e）回放：可用仪器播放，也可用 PC 播放

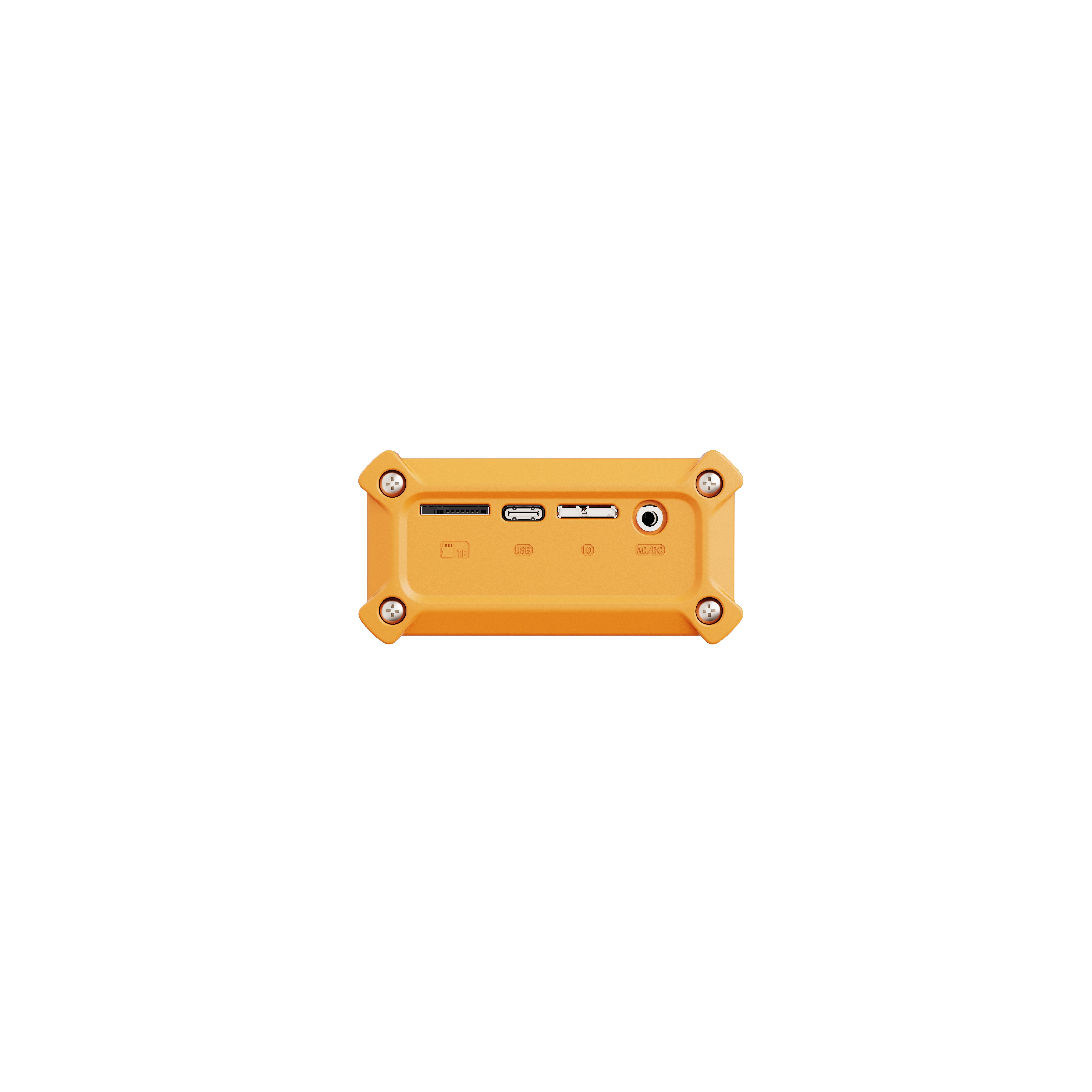

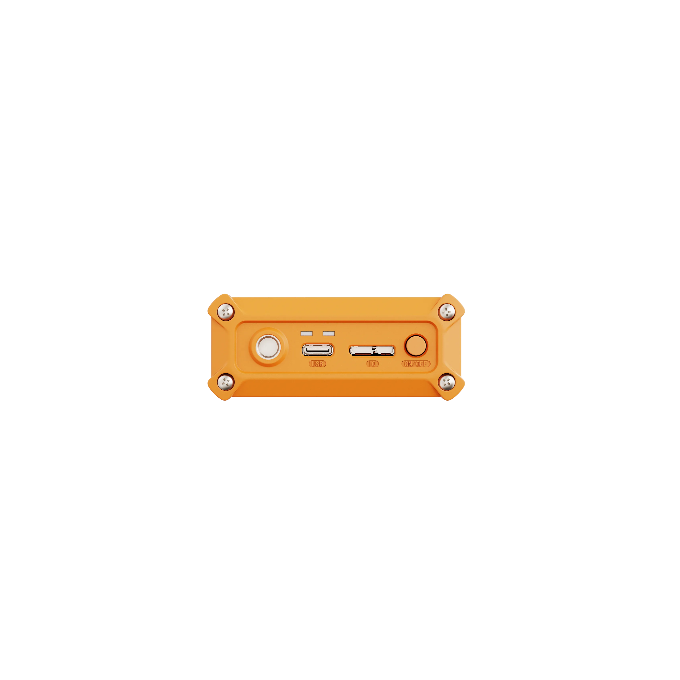

输出接口
AC（交流）、DC（直流）、IO串口、USB接口
电源
内置 3.7V、10000 mAh 锂电池，在标准环境下（23 ℃、50 %RH）充电时长约 5 h，充满电可连续使用 13 h 以上，也可接入外接电源持续测量
工作环境
温度：-20 ℃～60 ℃； 湿度：20 %RH～90 %RH
重量
约505 g（含振动传感器）
尺寸
164×83×42（mm）
FFT分析（选配）
a）采样率：48 kHz
b）FFT 点数：512、1024、2048、4096、8192
c）频率分辨率：最小 5.9 Hz
d）有效谱线数：≥ 3200 线
e）可选窗函数：矩形窗、汉宁窗、布莱克曼窗、平顶窗等
b）FFT 点数：512、1024、2048、4096、8192
c）频率分辨率：最小 5.9 Hz
d）有效谱线数：≥ 3200 线
e）可选窗函数：矩形窗、汉宁窗、布莱克曼窗、平顶窗等
包络分析（选配
a）采样率：48 kHz
b）FFT 点数：512、1024、2048、4096、8192
c）频率分辨率：最小 5.9 Hz
d）有效谱线数：≥ 3200 线
e）可选窗函数：矩形窗、汉宁窗、布莱克曼窗、平顶窗等
b）FFT 点数：512、1024、2048、4096、8192
c）频率分辨率：最小 5.9 Hz
d）有效谱线数：≥ 3200 线
e）可选窗函数：矩形窗、汉宁窗、布莱克曼窗、平顶窗等
*具体指标以产品使用说明书为准
功能选配及应用
配置项
备注
FFT分析软件
用于振动信号频谱解析、机械设备故障诊断的选配分析软件
包络分析软件
用于轴承早期损伤预判的故障解调选配软件
YT8303型延伸线缆（IO/DB9，长1米）
IO 转 DB9 串口的专用通信配件
YT8205型RS232转RS485模块
实现 RS232 与 RS485 信号互转的数据通信配件
TF卡（64 GB）
扩展设备存储
