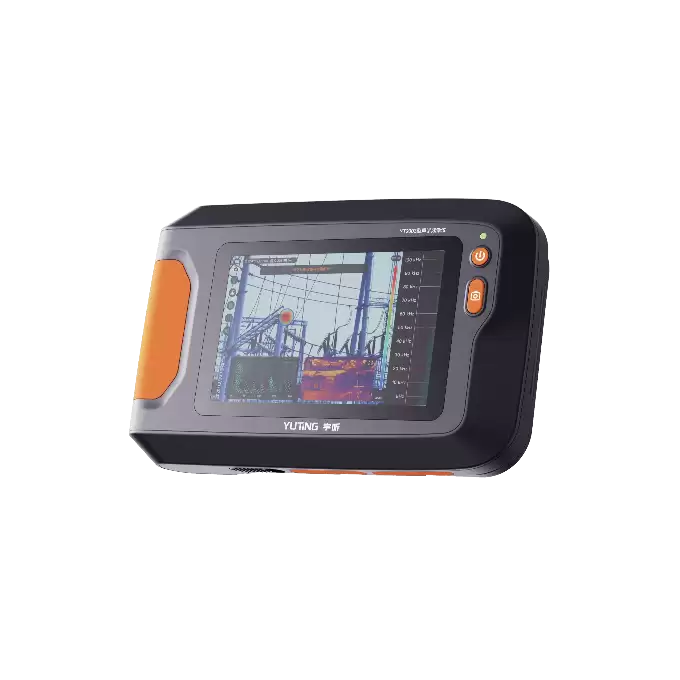

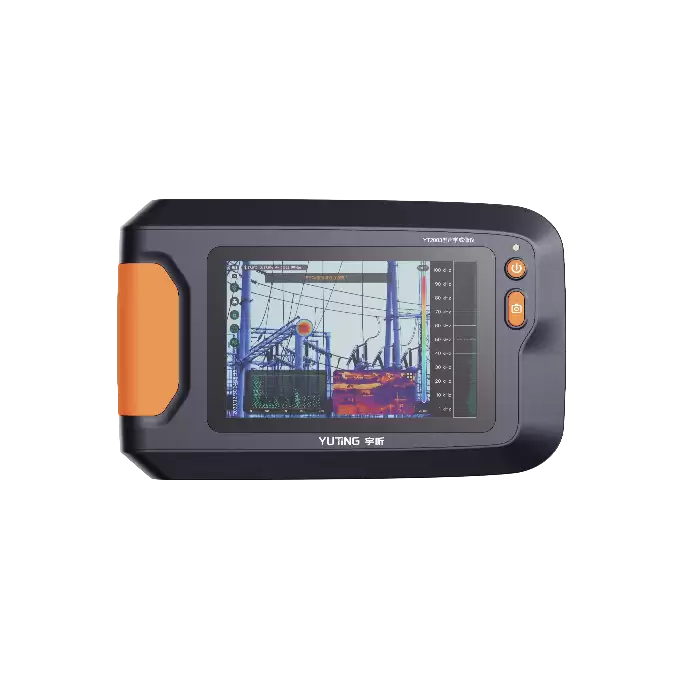

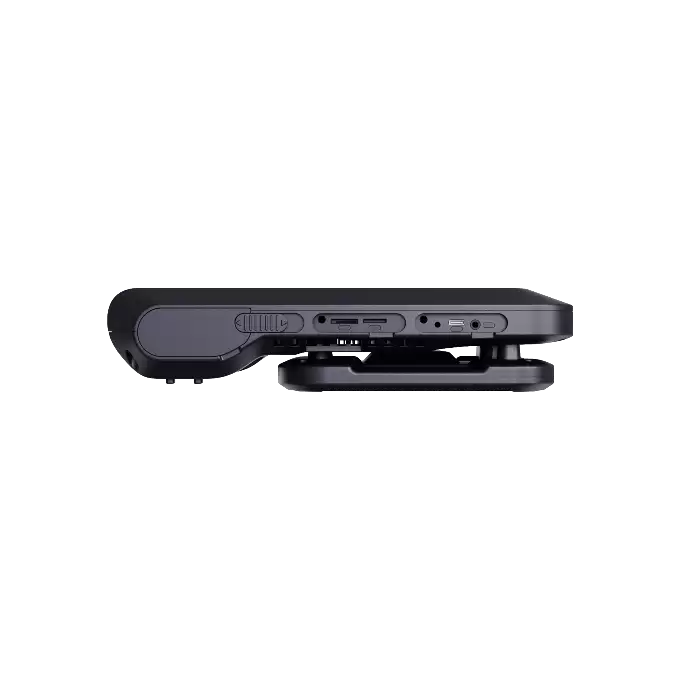

YT2003型声学成像仪
YT2003型声学成像仪是一款基于麦克风阵列的声学分析仪器，通过信号处理算法计算声音在平面中的分布情况，得到声音云图，并将视频图像与声音云图进行实时的叠加处理实现声音的可视化，通过图片及视频的方式保存分析结果便于数据记录和调阅。仪器具备降噪、泄漏检测、PRPD局放图、红外成像等测量模式，可高效完成压缩气体泄漏排查、电力设施局部放电分析、机械设备异响故障诊断等多项检测任务。
主要性能指标
型号名称
YT2003型声学成像仪
通道数

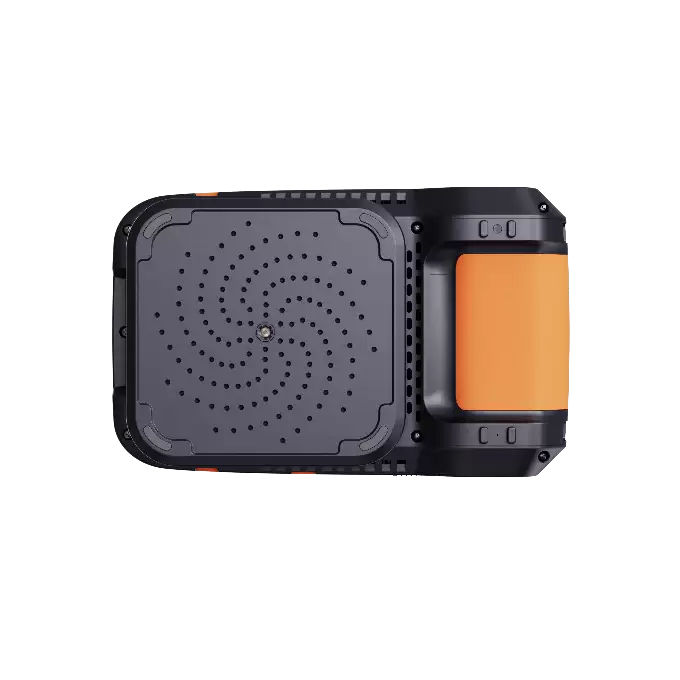

136通道数字麦克风阵列
麦克风灵敏度级
-26 dB
有效检测距离
0.3 m~100 m
频率范围
1 kHz~100 kHz，最小测试带宽5 kHz，最大测试带宽可达25 kHz
测试有效声压级范围
30 dB~120 dB，仪器信噪比大于60 dB
A/D位数
24位分辨率
显示器
7英寸LED显示屏，分辨率1280×800
摄像头像素
1300万
测量功能
声学成像、多声源模式、降噪模式、泄漏检测、PRPD局放模式、红外成像模式（选配）
拍摄功能
可拍照、拍摄视频；图片可选JPG、PNG格式；录制视频仅支持MP4格式，25 FPS，最大录制时长20 min
数据存储
内部存储32G（系统占用一部分，实际可用21 GB左右），最大支持64 GB外置TF卡存储
电源
内置10.8V/71Wh锂电池，使用仪器标配65W充电器，约3.5 h充满，充电时仪器充电指示灯显示为红色，充满电时充电指示灯为蓝色。满电时可连续工作4 h，满足大部分使用场景
工作温度
-10 ℃~50 ℃
工作湿度
0% RH~90% RH
外形尺寸
275×171×60（mm）
泄漏检测
0.5 m，200 kPa下，能检测到的最小泄漏量为3 ml/s
重量
约1.6 kg
*具体指标以产品使用说明书为准
功能选配及应用
配置项
备注

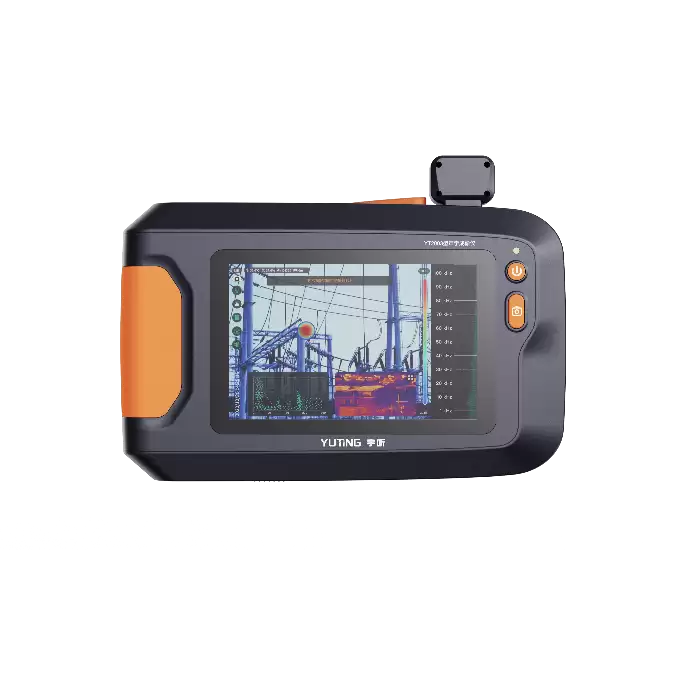

YT8203红外成像模块
挂耳式骨传导造型耳机
64GB TF卡
6600mAh 锂电池
便携式锂电池充电器
