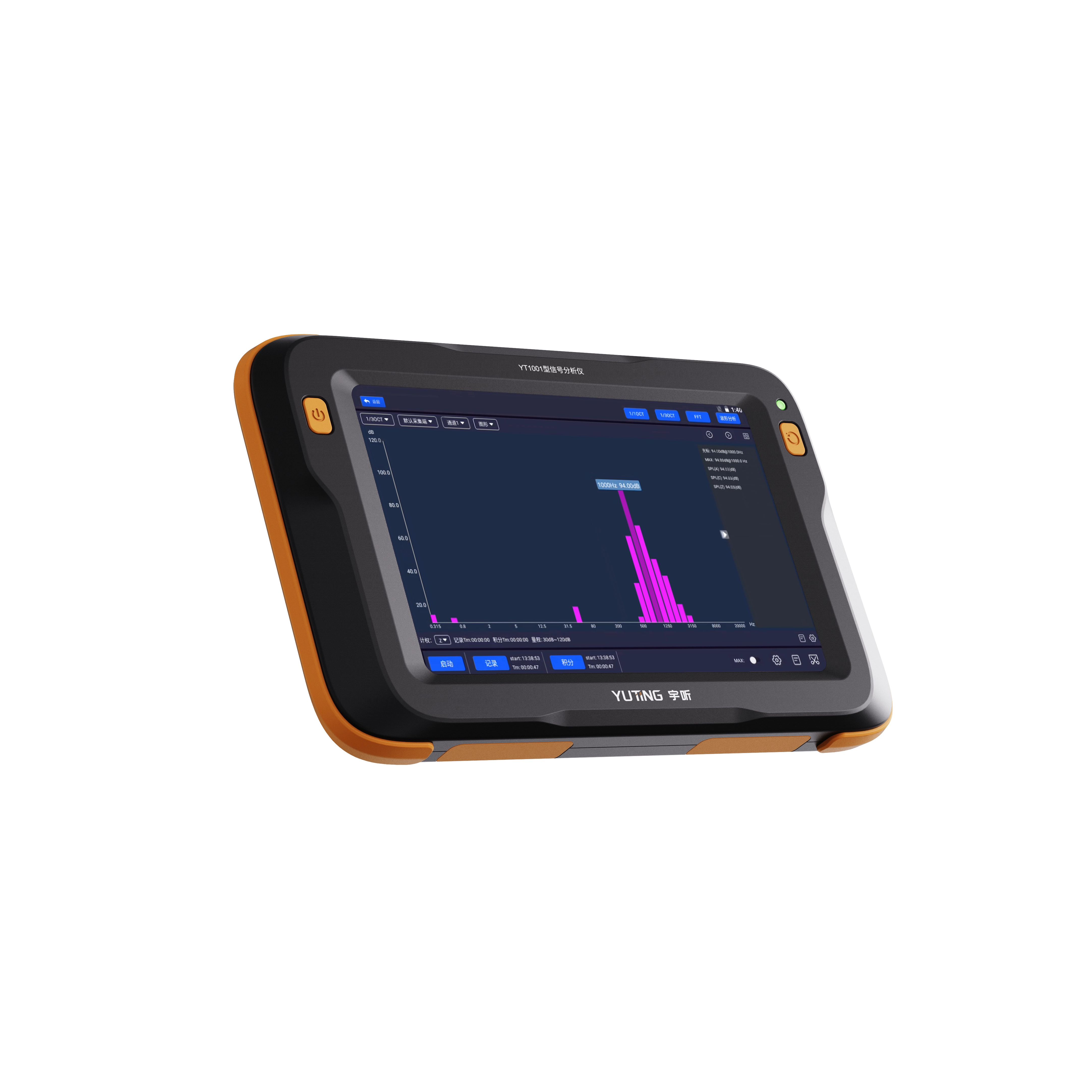

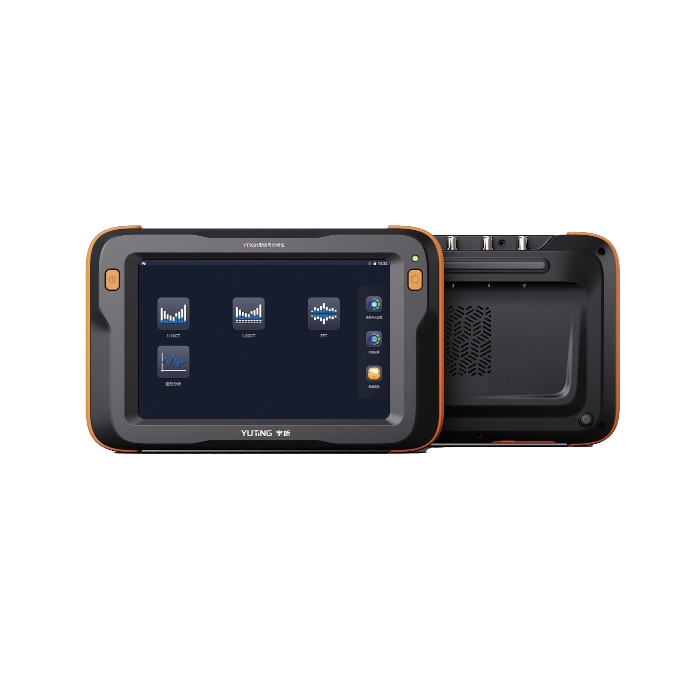

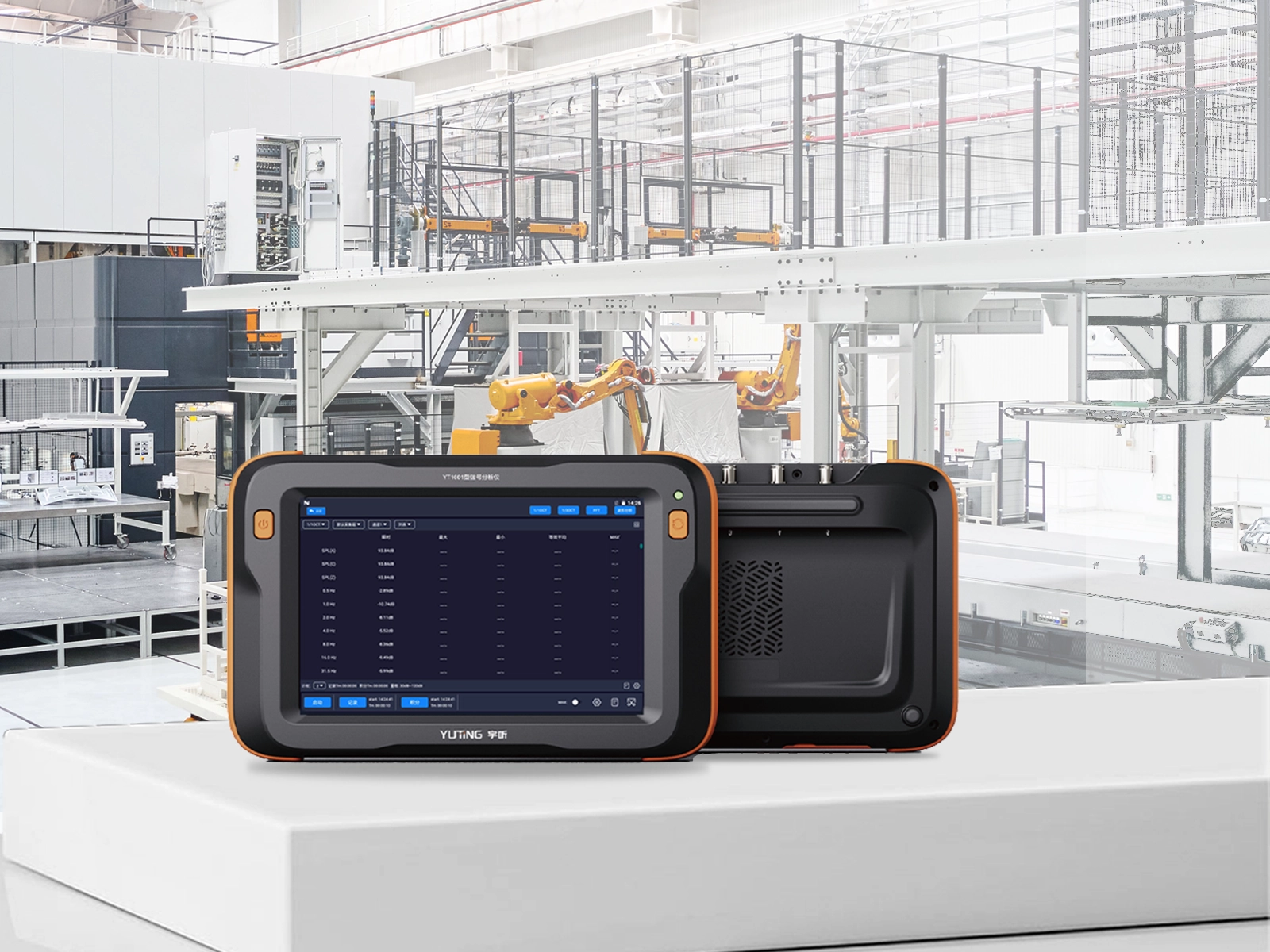

YT1001型信号分析仪

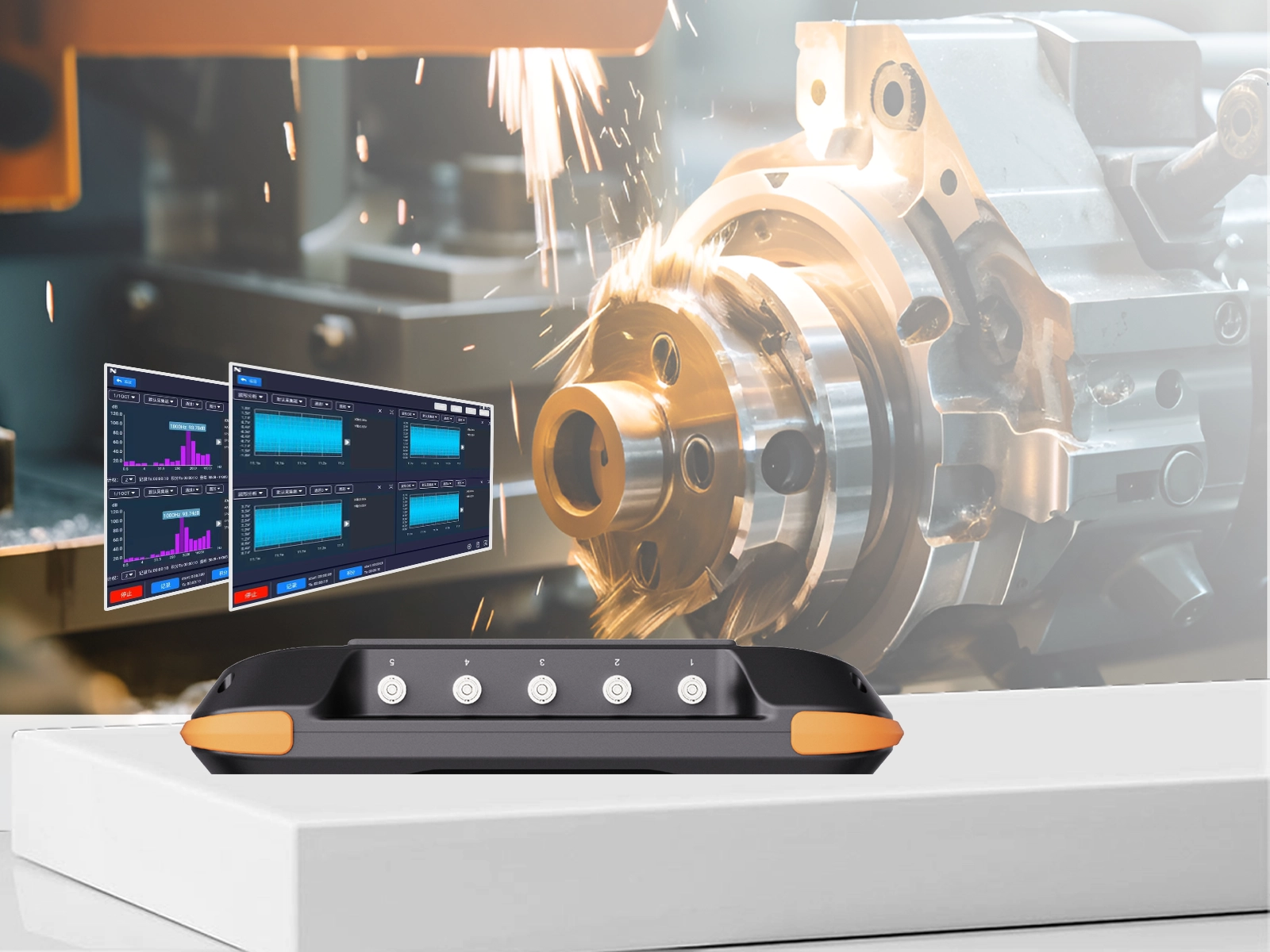

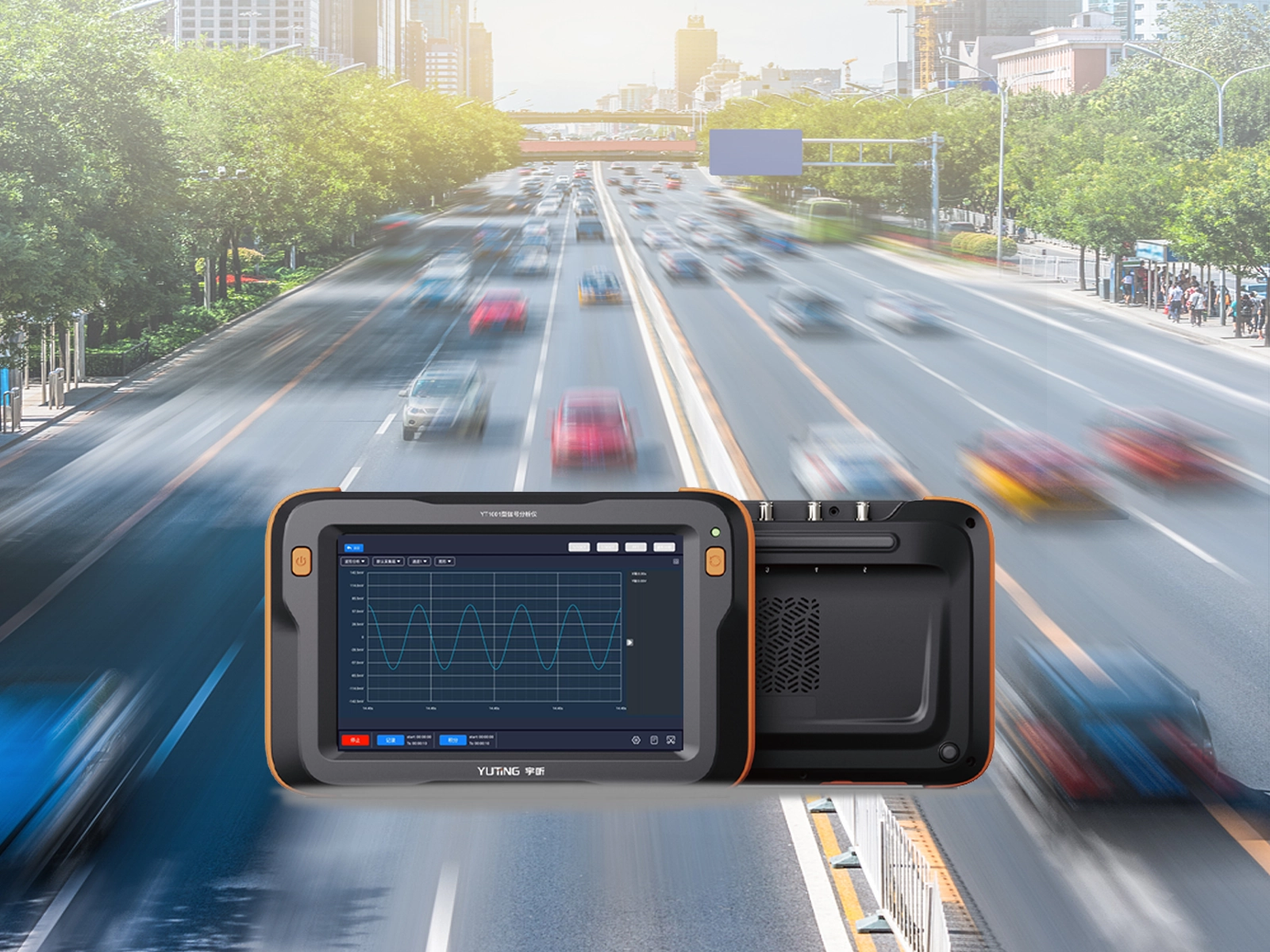

YT1001 型信号分析仪是一款可同时接入噪声和振动测量传感器的四通道便携式信号分析仪器，具有 1/1 OCT 频谱分析、1/3 OCT 频谱分析、FFT 分析和波形分析功能。同时用户可以选择不同的配件，实现对应的噪声或振动测量需求。该仪器可广泛应用在工业企业、交通运输、科研教学、计量检测等领域，适用于电机、风机、水泵、车辆等机械设备的振动测量分析、状态监测和故障诊断。
产品优势
标称灵敏度下，本机电噪声低至-2 dBA

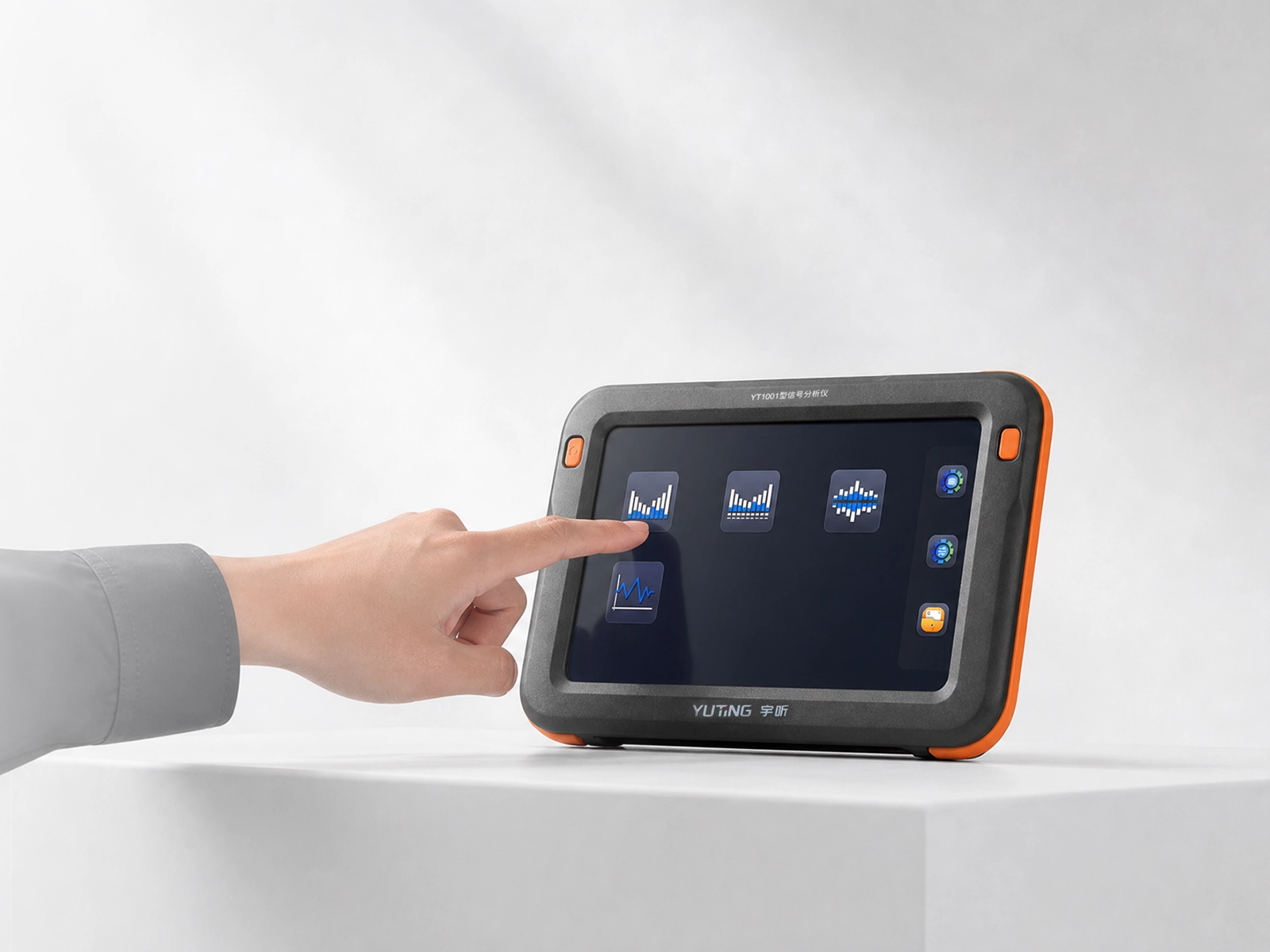

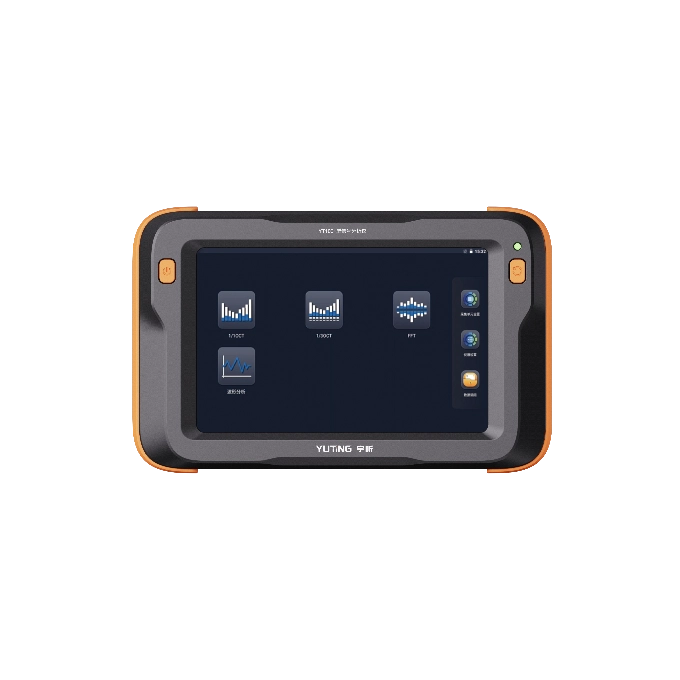

10.1英寸触控大屏，人性化界面设计
支持噪声与振动传感器同步接入，实现4通道同步测量与分析
内置128 GB存储，支持64 GB外置TF卡扩展

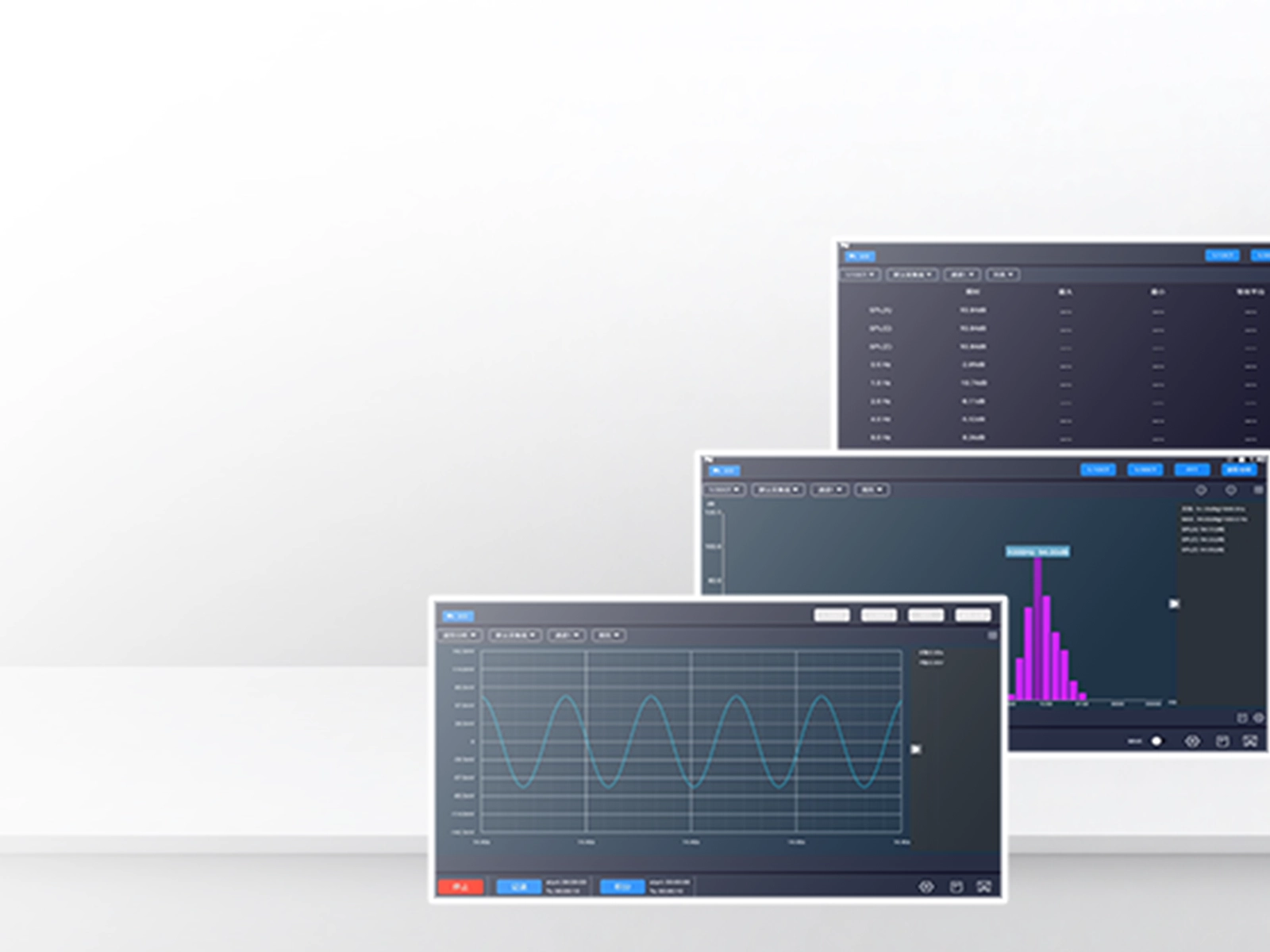

具备1/1 OCT、1/3 OCT、FFT、波形分析等功能

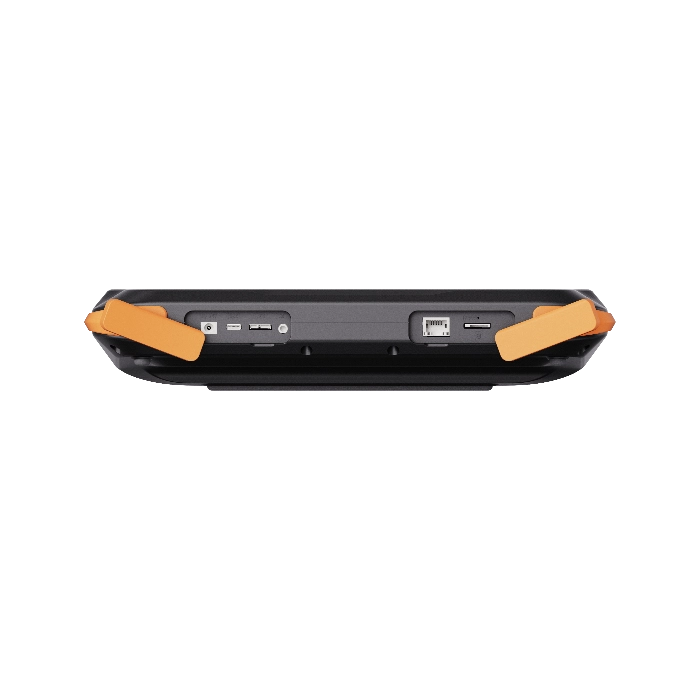

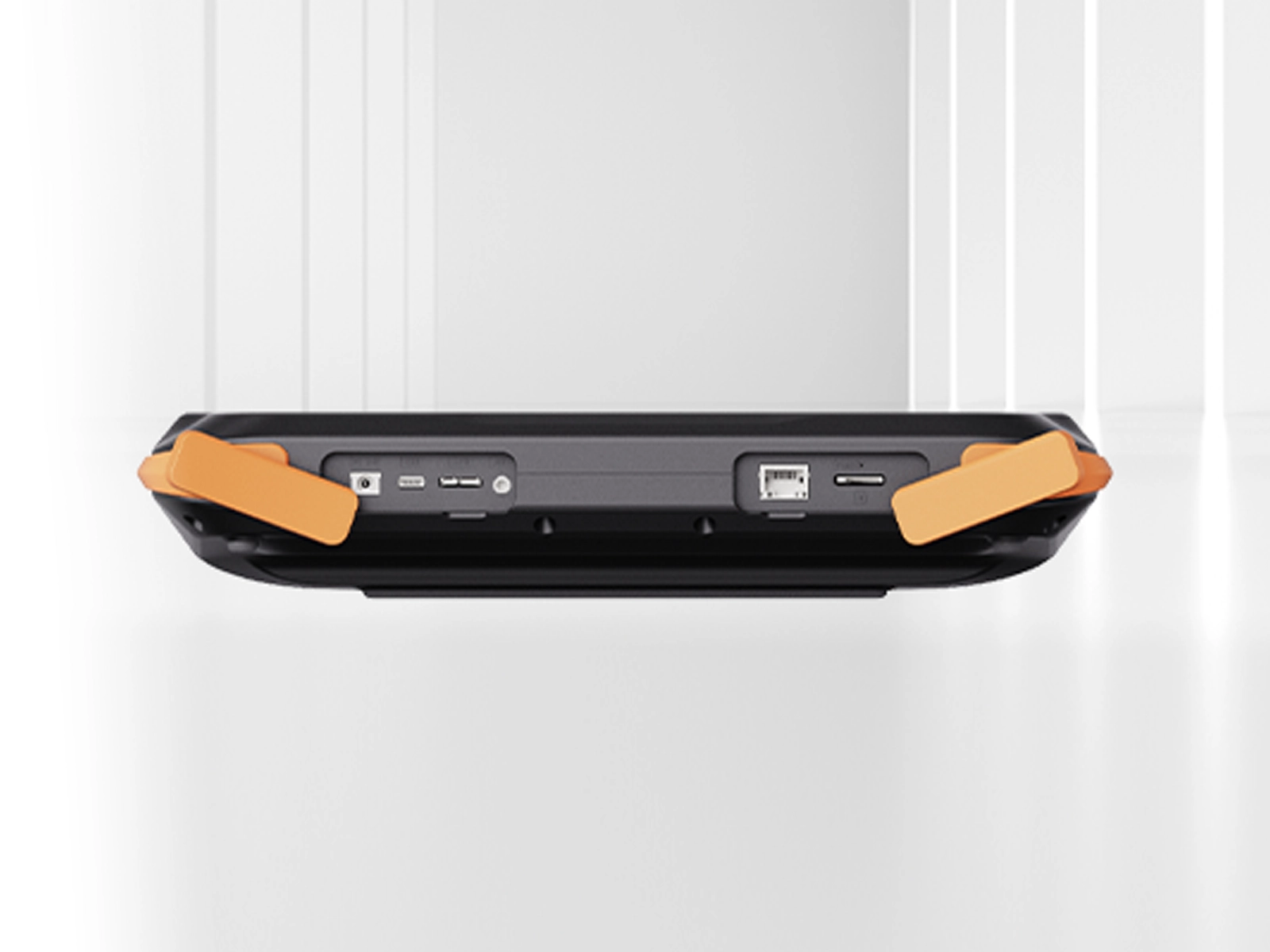

接口丰富：Type-C、AC、IO、网口等

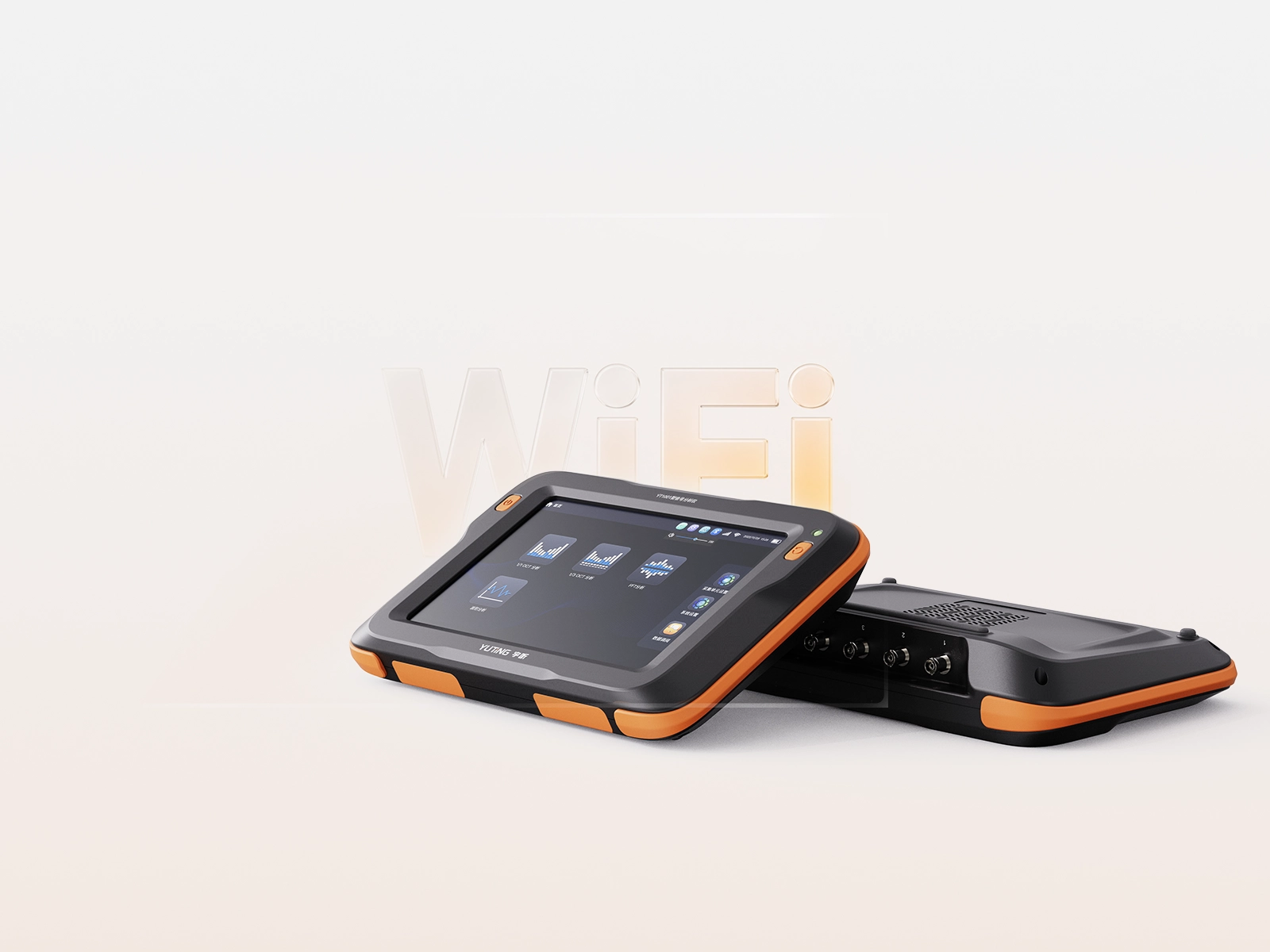

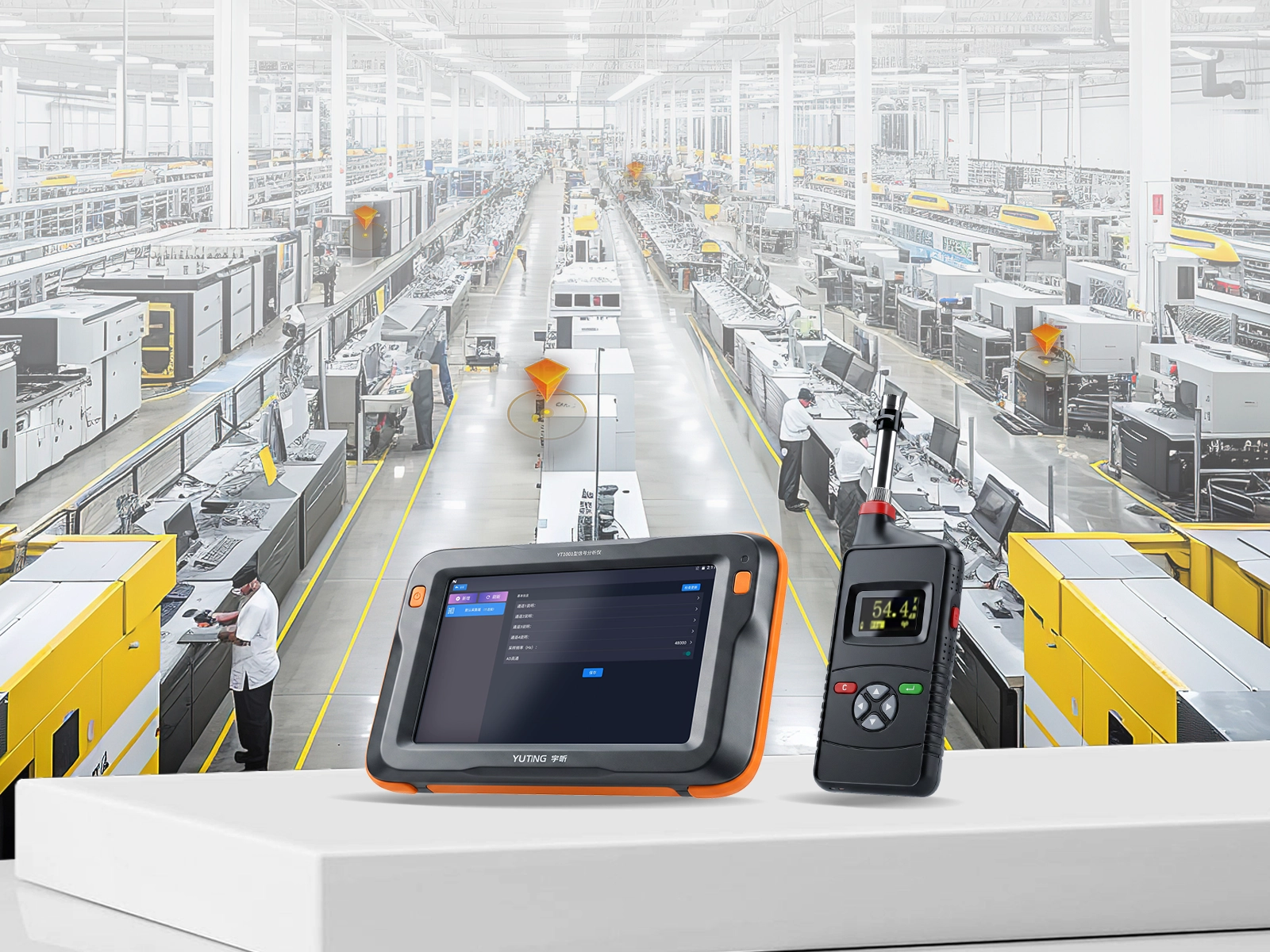

可通过WiFi连接iSV1101，实现多点位同步监测
连接支持有线和无线两种方式连接采集传感器设备
支持原始波形记录，便于二次分析
操作简便，适用于工业故障诊断
主要性能指标
型号名称
YT1001型信号分析仪
A/D位数
24
采样频率
48000、96000、192000
输入通道
5个（包含1个预留通道）
显示屏
10.1英寸触摸显示屏，分辨率800×1280
输入信号类型
IEPE或电压输入

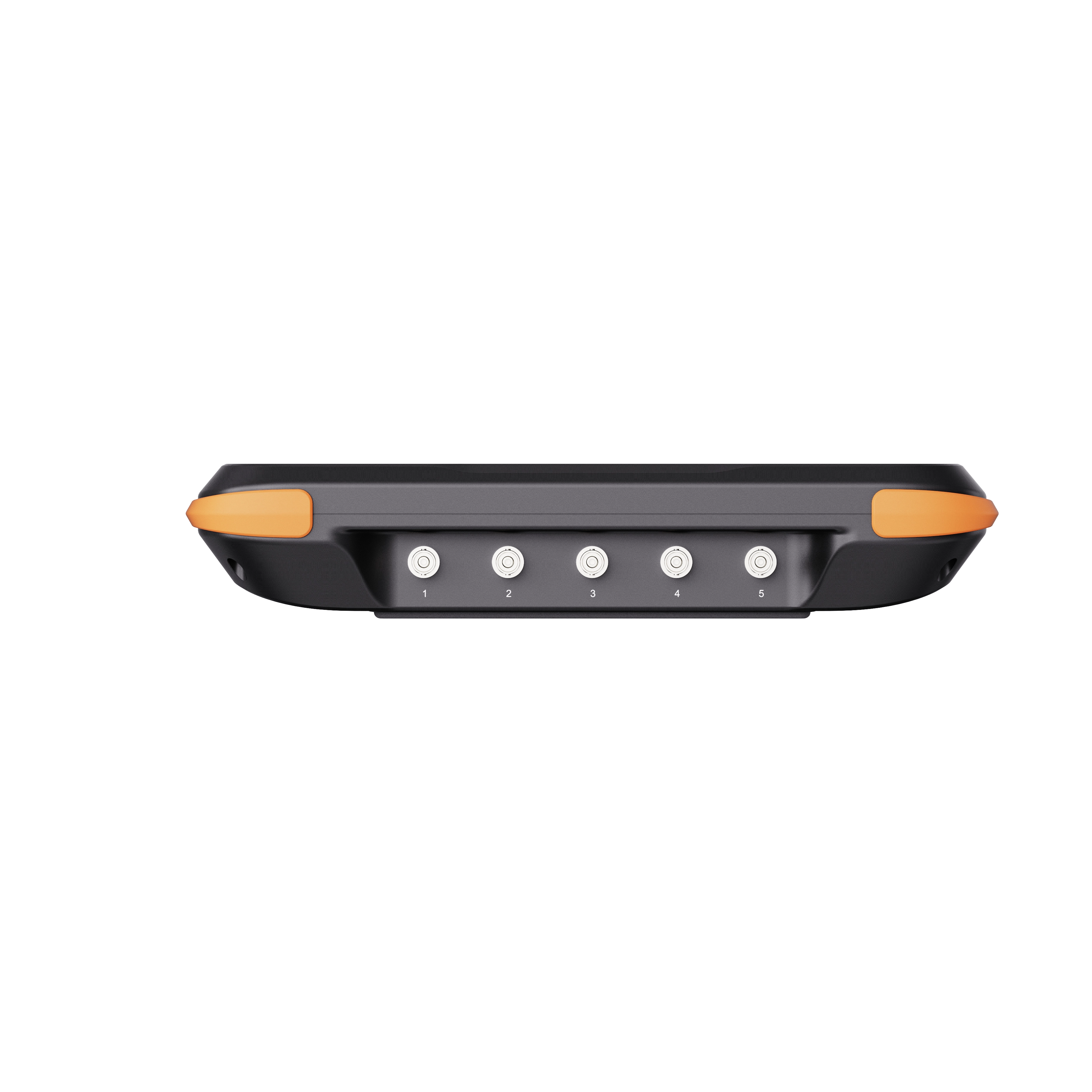

输入接口
BNC输入
测量范围
3.16 μV~15 V（有效值）；
10 dB（A）~143 dB（A）（灵敏度50 mV/Pa）；
0.003 m/s2~15000 m/s2（配1 mV/（m/s-2）加速度传感器）；
注：当灵敏度变化时，测量范围将随之变化。
10 dB（A）~143 dB（A）（灵敏度50 mV/Pa）；
0.003 m/s2~15000 m/s2（配1 mV/（m/s-2）加速度传感器）；
注：当灵敏度变化时，测量范围将随之变化。
频率范围
0.1 Hz~80 kHz，±0.2 dB
IEPE供电
工作电流3 mA，电压28 V
量程
-20 dB、0 dB、20 dB可选
级线性
误差<0.2 dB@1 kHz，动态范围大于130 dB
各量程测量范围
量程档位 -20 dB：a）放大倍数：0.1；b）峰值输入电压：20 V； c）本底噪声(A)：<100 μV
量程档位 0 dB ： a）放大倍数：1； b）峰值输入电压：1.5 V； c）本底噪声(A)：<5 μV
量程档位 20 dB：a）放大倍数：10；b）峰值输入电压：0.15 V；c）本底噪声(A)：<1 μV
量程档位 0 dB ： a）放大倍数：1； b）峰值输入电压：1.5 V； c）本底噪声(A)：<5 μV
量程档位 20 dB：a）放大倍数：10；b）峰值输入电压：0.15 V；c）本底噪声(A)：<1 μV
1/1 OCT、1/3 OCT分析功能
a）1/1 OCT频率范围：0.5 Hz～63 kHz
b）1/3 OCT频率范围：0.315 Hz～63 kHz
c）并行（实时）倍频程，G=103/10
d）级线性范围：120 dB以上
e）主要测量指标：频带瞬时值、频带最大值、频带最小值、频带等效值
b）1/3 OCT频率范围：0.315 Hz～63 kHz
c）并行（实时）倍频程，G=103/10
d）级线性范围：120 dB以上
e）主要测量指标：频带瞬时值、频带最大值、频带最小值、频带等效值
FFT分析功能
a）FFT 线数：256、512、1024、2048、4096、8192、16384、32768、65536
b）平均方式：指数、线性
c）窗函数：矩形窗、汉宁窗、布莱克曼窗、平顶窗
d）数据重叠率：0%、50%、66%、75%、90%、95%、99%
b）平均方式：指数、线性
c）窗函数：矩形窗、汉宁窗、布莱克曼窗、平顶窗
d）数据重叠率：0%、50%、66%、75%、90%、95%、99%
输入阻抗
>40 kΩ
过载指示
当输入信号超过量程的测量范围时，仪器过载指示灯红灯将亮起
通讯接口
USB（Type-C）接口、AC、IO串口（预留）、百兆网口（预留）
无线协议
WiFi、4G、蓝牙
定位功能
GPS、BDS、GLONASS、Galileo、QZSS
录音功能
a）文件格式：WAV
b）采样频率：48k、24k
c）录音时间：单次最大录制时长1 h
d）回放：可用仪器播放，也可用PC播放
b）采样频率：48k、24k
c）录音时间：单次最大录制时长1 h
d）回放：可用仪器播放，也可用PC播放
存储
内置128 GB存储，可扩展64 GB TF卡
工作环境
-20 ℃～60 ℃
0% RH~95% RH
55 kPa~110 kPa
0% RH~95% RH
55 kPa~110 kPa
电池
14.4 V/3450 mAh智能锂电池×2，持续工作时长大于14 h
电源
19 V/3.42 A，φ2.5接口，充电需要约5 h
外形尺寸
320×204×62（mm）
质量
约1.7 kg
*具体指标以产品使用说明书为准
功能选配及应用
配置项
备注
YT14423-S04E型1/2”自由场传声器单元
机械振动
YT84152A型振动传感器
三轴向
YT84185T型振动传感器
单轴向
iSV1101型声级计
挂耳式骨传导造型耳机
